Galaxia'sMolde de inyección de casco antidisturbios ABS de PCestá desarrollado para fabricantes que buscan una producción consistente de carcasas de casco con materiales de PC y PC+ABS. Con un inserto cóncavo integrado de una sola cavidad, acero preendurecido P20/718H, pulido de cavidad Ra 0,8 y una vida útil teórica de 300 000 a 500 000 disparos, el molde está diseñado para una producción industrial estable y repetible.
La producción de carcasas de cascos antidisturbios requiere algo más que simplemente darle forma al material termoplástico. El molde de inyección debe mantener la consistencia dimensional, controlar la uniformidad de la pared de la carcasa, soportar presiones de inyección repetidas y soportar un desmolde confiable durante largos ciclos de producción. PC y PC+ABS se seleccionan comúnmente para aplicaciones donde el rendimiento contra impactos y la resistencia estructural son importantes, lo que hace que el diseño del molde sea una parte crítica del proceso de fabricación.
Tabla de contenido
- ¿Por qué es importante el diseño de moldes para cascos?
- ¿Cuál es la estructura clave de un molde de casco ABS para PC?
- Especificaciones del molde de inyección de casco antidisturbios PC ABS
- ¿Por qué son adecuados el PC y el PC+ABS para el moldeado de la carcasa del casco?
- ¿Cómo afectan la precisión y la durabilidad a la producción?
- ¿Cómo se fabrica y prueba el molde?
- ¿Qué deben comprobar los compradores antes de realizar el pedido?
- ¿Dónde se puede aplicar el molde?
- Preguntas frecuentes
- Obtenga una solución de molde personalizada
¿Por qué es importante el diseño de moldes para cascos?
Un molde de inyección determina directamente con qué precisión se reproduce la calota de un casco durante cada ciclo de producción. Para los equipos de protección, la coherencia es particularmente importante porque las variaciones en la geometría, el espesor de la pared, la calidad de la superficie o el desmoldeo pueden afectar el montaje posterior y la inspección del producto.
Un molde de casco bien diseñado debe proporcionar un perfil de cavidad estable y al mismo tiempo gestionar la presión de inyección y las condiciones de enfriamiento. El objetivo no es simplemente crear la forma externa correcta, sino mantener la repetibilidad durante toda la producción.
- Consistencia dimensional:Ayuda a mantener la geometría prevista del casco-carcasa.
- Moldeo uniforme:Apoya la formación constante de paredes de concha.
- Resistencia al desgaste:Permite que la herramienta resista ciclos de producción repetidos.
- Desmoldeo confiable:Reduce la posibilidad de daños o marcas de expulsión visibles.
- Calidad de la superficie:Una cavidad pulida puede ayudar a producir una apariencia de concha limpia y consistente.
La investigación sobre la producción de cascos moldeados por inyección también ha identificado ciclos de producción más cortos, calidad estable del producto y resistencia al impacto como ventajas importantes asociadas con el moldeo por inyección en comparación con los enfoques de conformado más tradicionales.
¿Cuál es la estructura clave de un molde de casco ABS para PC?

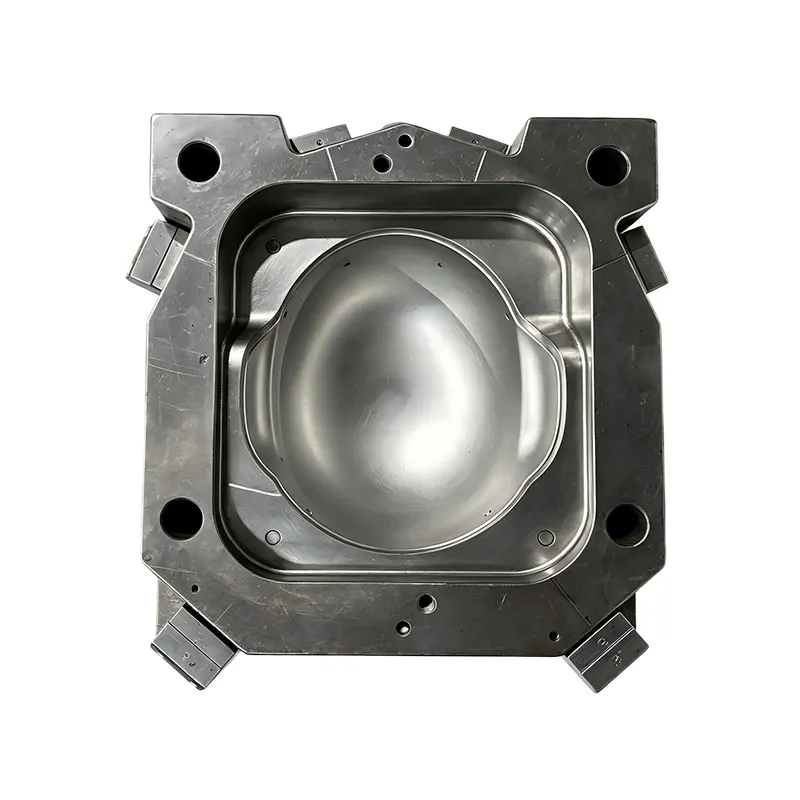

El molde de Galaxy utiliza unestructura de inserción cóncava integrada de una sola cavidad. Esta configuración es adecuada para la producción de carcasa exterior de casco antidisturbios y proporciona una geometría de cavidad dedicada para reproducir el perfil de carcasa requerido.
La cavidad utiliza acero de molde preendurecido P20 y 718H, mientras que la base del molde utiliza acero al carbono 45#. La combinación tiene como objetivo equilibrar la resistencia al desgaste de la cavidad con la rigidez general de la base del molde durante la inyección.
Configuración de una sola cavidad
Un diseño de una sola cavidad permite que la atención de ingeniería permanezca centrada en la reproducción precisa de la carcasa del casco. También puede simplificar el equilibrio del molde y la gestión de la producción cuando el producto requiere un área de moldeo proyectada relativamente grande.
Acero de cavidad preendurecido
P20 y 718H son opciones de acero para moldes establecidas para herramientas industriales. Su uso en la cavidad proporciona una base práctica para la producción repetida, particularmente cuando se espera que el molde funcione durante períodos prolongados.
Pulido de cavidades finas
La cavidad se procesa mediante pulido en varias etapas para lograr un acabado superficial Ra 0,8. Un acabado de cavidad controlado ayuda a reducir las marcas obvias de mecanizado en la carcasa moldeada y favorece una apariencia de acabado más limpio.
Especificaciones del molde de inyección de casco antidisturbios PC ABS
Los siguientes parámetros resumen la configuración central descrita para el molde de casco-carcasa de Galaxy. Las dimensiones reales del molde, el diseño de los canales, el diseño de enfriamiento y los requisitos de la máquina de inyección se pueden personalizar de acuerdo con el modelo CAD del casco del cliente y los requisitos de producción.
| Parámetro | Especificación | Beneficio de producción |
|---|---|---|
| Producto moldeado | Calota exterior del casco antidisturbios | Diseñado para la producción dedicada de carcasas |
| Compatibilidad de materiales | PC y PC+ABS | Admite opciones termoplásticas de ingeniería comunes |
| Estructura de la cavidad | Inserto cóncavo integrado de una sola cavidad | Geometría de cavidad estable y moldeado controlado |
| Cavidad de acero | Acero pretemplado P20/718H | Buena resistencia al desgaste y a la deformación. |
| Base del molde | 45# acero al carbono | Proporciona rigidez estructural. |
| Acabado de la superficie de la cavidad | Pulido fino Ra 0,8 | Soporta superficies de carcasa lisas y limpias. |
| Vida útil teórica | 300.000 a 500.000 disparos | Soporta largos ciclos de producción. |
¿Por qué son adecuados el PC y el PC+ABS para el moldeado de la carcasa del casco?
La selección del material influye en el diseño del molde, las condiciones de procesamiento, los requisitos de enfriamiento, el comportamiento de contracción y las características de rendimiento de la carcasa terminada. La PC ofrece alta resistencia al impacto y al calor, mientras que PC+ABS combina características del policarbonato con las ventajas de procesamiento y superficie asociadas con el ABS.
Por esta razón, los fabricantes deben confirmar el grado exacto de la resina antes de que el molde entre en ingeniería final. Diferentes grados pueden tener diferentes características de flujo, comportamiento de contracción, temperaturas de procesamiento y aditivos.
Por lo tanto, se debe diseñar un molde adecuado en torno al material confirmado por el cliente en lugar de tratar el PC y el PC+ABS como materiales completamente intercambiables. La confirmación del material durante la etapa de diseño puede ayudar a reducir modificaciones posteriores y mejorar la estabilidad de la producción.
Lista de verificación de selección de materiales
- Confirme el grado exacto de resina PC o PC+ABS.
- Revise las condiciones de procesamiento recomendadas por el fabricante.
- Considere la contracción esperada y los requisitos dimensionales.
- Compruebe el aspecto superficial requerido de la calota del casco.
- Haga coincidir el material con el volumen de producción y la aplicación previstos.
¿Cómo afectan la precisión y la durabilidad a la producción?
El molde de un casco se somete repetidamente a movimientos mecánicos, presión de inyección, ciclos térmicos y fuerzas de expulsión. Con el tiempo, una selección inadecuada de materiales o una precisión de mecanizado insuficiente pueden aumentar el desgaste y la desviación dimensional.
Galaxia aborda estos requisitos mediante mecanizado CNC de precisión, pulido de cavidades en varias etapas, inyección de prueba, inspección dimensional y pruebas de desmoldeo. Estos pasos crean un circuito de control de calidad entre la fabricación del molde y la preparación para la producción.
La vida útil teórica declarada de 300.000 a 500.000 disparos es particularmente relevante para los fabricantes que planean una producción sostenida. La vida real del molde depende de factores como el material, las condiciones de procesamiento, el mantenimiento, el funcionamiento de la máquina y el entorno de producción, por lo que las cifras de vida útil deben tratarse como objetivos de ingeniería en lugar de una garantía universal.
¿Cómo se fabrica y prueba el molde?
Las herramientas de precisión requieren un proceso de fabricación controlado porque se pueden reproducir pequeñas desviaciones dimensionales en la cavidad en cada pieza moldeada. Un flujo de trabajo de producción típico incluye las siguientes etapas:
- Revisión de producto y DFM:El modelo CAD del casco y los requisitos de materiales se evalúan antes del mecanizado.
- Ingeniería de cavidades:La estructura de la cavidad y las dimensiones críticas se establecen según el diseño aprobado.
- Mecanizado CNC:El mecanizado de alta precisión crea la cavidad primaria y los componentes del molde.
- Electroerosión y acabado:Las áreas complejas o detalladas pueden recibir procesos adicionales de mecanizado y acabado.
- Pulido:La superficie de la cavidad se refina hasta obtener el acabado requerido.
- Montaje del molde:Se ensamblan la cavidad, la base del molde, los componentes de expulsión y otros sistemas.
- Inyección de prueba:El molde se prueba con el material de producción previsto.
- Inspección:Las dimensiones de las muestras y el rendimiento del desmoldeo se verifican antes de la entrega.
Este enfoque es importante para los compradores OEM porque el molde debe llegar listo para su integración en el proceso de producción previsto en lugar de requerir un trabajo correctivo extenso después de la instalación.
¿Qué deben comprobar los compradores antes de realizar el pedido?
Seleccionar un proveedor de moldes para cascos implica más que comparar la cotización inicial de herramientas. Los equipos de adquisiciones deben evaluar juntos las especificaciones de ingeniería y el proceso de control de calidad.
| Punto de control del comprador | Por qué es importante |
|---|---|
| Compatibilidad de materiales | Garantiza que el molde esté diseñado en torno a la resina deseada. |
| Acero de cavidad | Influye en la resistencia al desgaste y la estabilidad dimensional. |
| Acabado superficial | Afecta la apariencia y la calidad de procesamiento de las conchas moldeadas. |
| Objetivo de vida útil | Ayuda a estimar la utilización de herramientas a largo plazo |
| Moldeo de prueba | Confirma el rendimiento práctico de la producción antes del envío. |
| Inspección dimensional | Verifica el molde terminado según los requisitos aprobados. |
| Soporte postventa | Ayuda a gestionar el mantenimiento y los requisitos futuros de herramientas. |
Los compradores también pueden revisar las soluciones más amplias de moldes para equipos policiales de Galaxy cuando un proyecto involucra varios componentes de equipos de protección en lugar de una carcasa de casco únicamente.
¿Dónde se puede aplicar el molde?
El molde está destinado principalmente a la producción en masa de carcasas exteriores de cascos antidisturbios. Puede considerarse para fabricantes que producen equipos de protección para aplicaciones de seguridad y de uso profesional.
- Fabricación de cascos antidisturbios.
- producción de equipos de seguridad
- Proyectos OEM de equipos de protección.
- Desarrollo de cascos personalizados
- Producción por inyección por lotes de carcasas de PC o PC+ABS
Para proyectos que requieren herramientas adicionales para equipos de protección, los fabricantes también pueden evaluar soluciones relacionadas, como un molde para casco antidisturbios u otras configuraciones de moldes para equipos policiales específicos.
Preguntas frecuentes
¿Qué materiales puede procesar este molde de inyección para casco?
El molde está diseñado para ser compatible con materias primas PC y PC+ABS. La calidad final del material debe confirmarse durante la etapa de ingeniería para que los parámetros de procesamiento y moldeo puedan coincidir adecuadamente.
¿Cuál es la estructura de la cavidad?
El molde utiliza una estructura de inserción cóncava integrada de una sola cavidad diseñada específicamente para la producción de carcasas exteriores de cascos antidisturbios.
¿Qué acero se utiliza para la cavidad del molde?
La cavidad utiliza acero de molde preendurecido P20 y 718H, mientras que la base del molde utiliza acero al carbono 45#.
¿Qué acabado superficial tiene la cavidad?
La cavidad se pule en varias etapas para lograr un estándar de pulido fino Ra 0,8, lo que permite superficies moldeadas lisas y limpias.
¿Cuánto tiempo se puede utilizar el molde?
La vida útil teórica indicada es de aproximadamente 300 000 a 500 000 disparos. La vida útil real depende del grado de la resina, las condiciones de procesamiento, el mantenimiento, el funcionamiento de la máquina y otros factores de producción.
¿Se prueba el molde antes de la entrega?
Sí. Cada molde se somete a pruebas de inyección, inspección dimensional y suavidad de desmoldeo antes de la entrega para ayudar a verificar la preparación para la producción.
Obtenga una solución de molde personalizada
Elegir la configuración de herramientas adecuada al comienzo de un proyecto de casco puede reducir los riesgos de producción y proporcionar un camino más estable desde el diseño CAD hasta la producción en masa. Galaxy combina mecanizado de moldes de precisión, compatibilidad de materiales, acabado de cavidades, inyección de prueba e inspección para ayudar a los fabricantes a desarrollar carcasas de cascos antidisturbios de PC y PC+ABS.
Si está planeando un nuevo proyecto de casco, reemplazando una herramienta existente o desarrollando una carcasa personalizada,contáctanoscon su dibujo CAD, especificación de materiales, volumen de producción e información de la máquina. Galaxy puede revisar sus requisitos y proporcionarle una configuración de molde, una solución de ingeniería y una cotización adecuadas para su proyecto.
